DISTRIBUTED ARCHITECTURE

JL-UVM MULTI

分布式多通道工业监测系统。为大型固化产线设计，单控制器同步管理 4 路独立探头，数据精准同步。

通道数
4 路输入
通信协议
Modbus RTU
同步精度
<10ms
传输距离
100米+
获取方案报价 查看技术参数 下载说明书

多点独立监测

单点故障不影响其他通道，独立采集，集中传输。这种冗余设计极大地提高了系统的可靠性。

远距离传输

标配 3 米屏蔽线缆，支持定制最长 100 米无损信号传输，适应各种复杂的大型工业现场布局。

微秒级同步

不仅支持数据传输，更内置时钟同步机制，确保多通道数据在时间轴上的严格对应，便于后期分析。

产品实拍

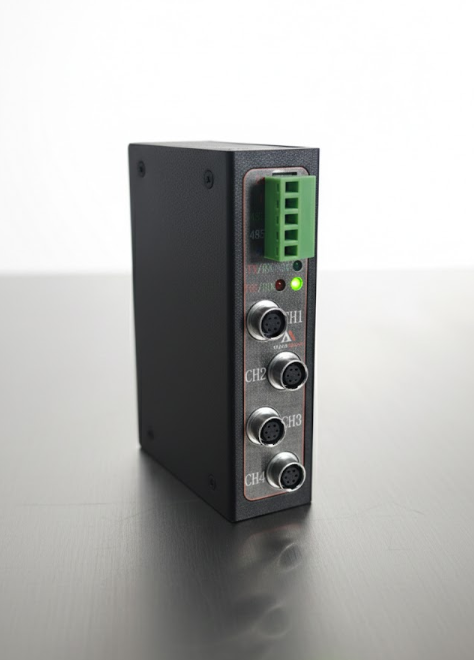

JL-UVM Multi Product View 1

控制主机

坚固耐用的工业级外壳设计

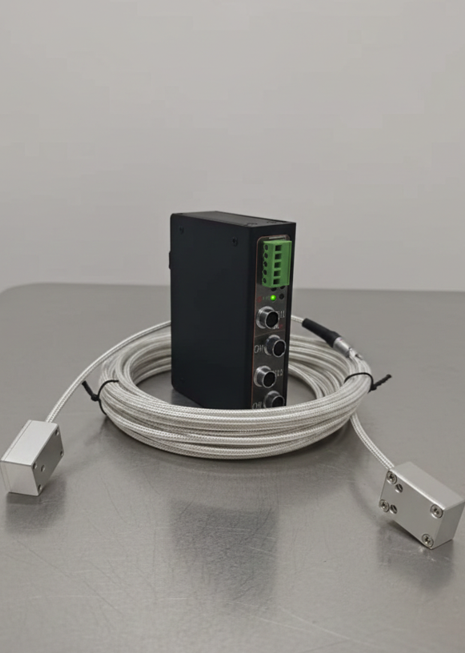

JL-UVM Multi Product View 2

多通道接口

支持4路独立探头同步采集

技术规格

电气参数
输入电源 21.6V - 26.4V DC
探头线长 标配 3m/4.5m
通信参数
通信接口 RS485
通信协议 Modbus RTU
默认地址 16
波特率 19200 (默认)
数据格式 8, N, 1

注意事项

  • 探头使用温度不可超过 60℃
  • 校准系数为 1.000 时，最大量程为 5000mW/cm²

Modbus 寄存器地址表

字序: Little-endian swap
寄存器地址 寄存器说明 数据长度 读写权限 功能码
通道 1 (CH1)
00 故障代码 2字节 读 03
01 CH1 产品类型 2字节 读 03
02 CH1 探头温度 2字节 读 03
03 CH1 实时能量值 (mW/cm²) 2字节 读 03
04 CH1 累计能量值 (mJ/cm²) 4字节 读 03
06 CH1 最大能量值 2字节 读 03
07 CH1 校准系数 2字节 读/写 03,06,16
08 CH1 清除数据 2字节 写 06,16
09 CH1 检测阈值 2字节 读/写 03,06,16
通道 2 (CH2)
21-29 CH2 对应寄存器 (定义同CH1) 参照 CH1 定义
通道 3 (CH3)
41-49 CH3 对应寄存器 (定义同CH1) 参照 CH1 定义
通道 4 (CH4)
61-69 CH4 对应寄存器 (定义同CH1) 参照 CH1 定义
系统设置
80 模块地址 (1~247) 2字节 读/写 03,06,16
81 通信波特率 (1200~240000) 4字节 读/写 03,06,16
83 通信校验位 (0:无, 1:奇, 2:偶) 2字节 读/写 03,06,16

寄存器功能详解

故障代码 (00)
  • 0 : 无故障
  • 1 : 主机存储故障
  • 2 : 主机高温故障
  • 3/5/7/9 : CHn 高温
  • 4/6/8/10: CHn 存储
数据定义
  • 产品类型 显示探头型号
  • 探头温度 0.1℃ (250=25.0)
  • 实时能量 mW/cm²
  • 累计能量 mJ/cm²
控制命令
  • 校准系数 1000 = 1.000
    用于修正读数偏差
  • 数据清除 Write != 0
    清除累计值和最大值
  • 检测阈值 Threshold
    大于该值开始记录
系统配置
  • 模块地址 1 ~ 247
  • 波特率 1200~240k
  • 通信校验位 (Parity)
    0
    无
    1
    奇
    2
    偶
